了解下偏心軸承的工藝及工裝2020-06-22 17:49:19

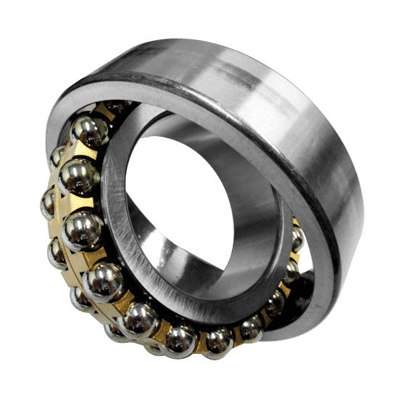

偏心軸承，是一種十分有用的軸承類型。主要包括外圈、內圈、滾動體花籃、滾動體，偏心軸承構造簡單、運用便當，不需求偏心軸就能完成偏心功用，降低了偏心機構的制形成本，偏心軸承是擺線針輪減速機里的一個很重要的軸承。
首先將A基準的一切外圓加工好，在軸的兩端均留50mm長25mm的工藝夾頭，請求夾頭與A基準同軸且臺階面與A基準垂直。將軸的兩端夾頭銑成扁42h6,請求扁與A基準中心對稱且兩端平行，工裝制造：卡罐兩件，請求槽42H7與中心孔B5對稱，槽的端面與中心孔垂直。
將卡罐裝在軸的兩端，卡罐偏心方向應分歧，經過卡罐的槽與軸的扁42H7/h6的配合，控制了偏心的方向；經過調理卡罐上的壓緊螺釘可調理偏心量；使卡罐的端面與軸的臺階面壓緊，保證軸的中心與卡罐中心平行，在車床上用雙頂尖裝夾，四爪夾緊卡罐旋轉，以A基準兩端外圓用表丈量。
調整卡罐上的螺釘，調整至不同的偏心量，車削各偏心外圓至尺寸。當偏心軸加工完后切去兩端工藝夾頭，此種加工辦法煩瑣、牢靠，防止了原有加工辦法的繁瑣（鏜床打中心孔），可應用于請求方向分歧的多個偏心的偏心軸加工。軸承特征編輯偏心軸承的特征：內圈的內孔為偏心孔，在偏心孔的內側壁上有一縱向鍵槽。
